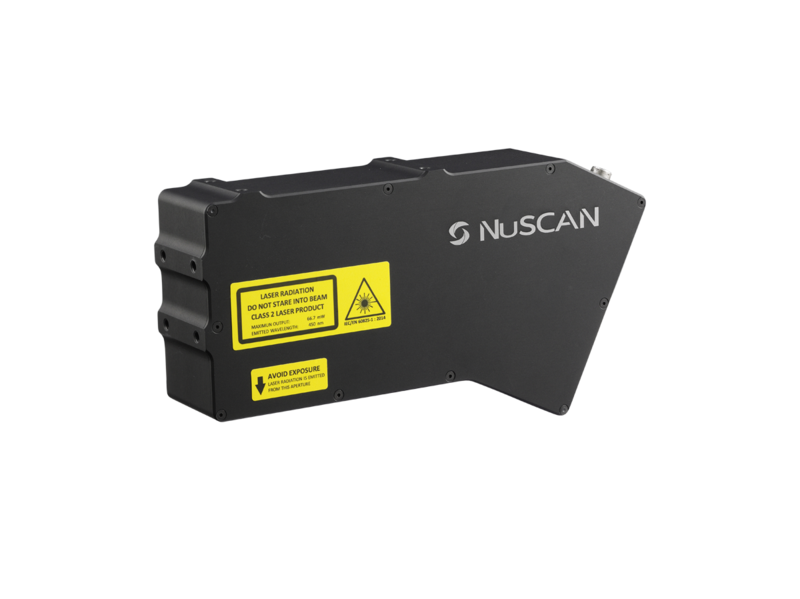

工业相机 — ZX-5000系列智能3D轮廓传感器

主要特点

* 可用于微米级检查的超高分辨率

* 出厂时已预先校准的真实坐标，可立即使用

* 低噪声蓝光（450nm）激光器。可靠，精确，稳定

* 从42至186mm的中型测量范围

* x轴分辨率达0.022mm，z轴重复性在0.8μm之内

* 分辨率为1μm的z轴精度可达10μm，能满足严苛的检测要求

* 内置的ZX-Creator GUI软件，只需3个简单步骤即可进行设置

* 3种外部触发模式用于相机捕获

3D轮廓传感器ZX-5000系列采用激光三角测量技术进行高分辨率、高速、即时扫描以实现尺寸的测量，是汽车、橡胶轮胎、电子、半导体、PCBA、组装、包装、食品饮料以及其他行业进行动态在线产品质量检测的理想选择。

借助其内置的直观且易于使用的GUI ZX-Creator软件，ZX-5000系列通过3个简单的步骤即可开发和部署3D检测测量，并易于整合到现有的系统中。

出厂预先校准的传感器和低噪声蓝光激光器可确保出色的测量精度，多功能应用就绪型ZX-Toolkit可在非常短的部署时间内进行高精度2D/3D检测。

1. 使用漫反射面校准板在参考距离处进行测量。软件测量工具和扫描设置被设置为默认值。

2. 使用漫反射面校准板在整个测量范围内进行测量。结果为±2σ置信度。

3. 使用漫反射面校准板在参考距离处进行4096次测量。结果为±2σ置信度。

4. 使用针规在参考距离处进行4096次测量。结果为±2σ置信度。

ZX-5000系列入门套件

包含：

1、ZX-5000系列3D轮廓传感器

2、ZX控制器

3、CB-GPIO-3M，GPIO线

4、CB-U3-3M，USB线

5、运动平台

6、可调节传感器支架

7、AC电源线，110V/220V

8、可灵活固定的装置

9、六角扳手和螺丝

10、USB3.0 Hub

11、轮式行李箱

12、ZX-Creator和ZX-Toolkit，内置GUI软件
