电机试验台

    VLDJ系列交流变频母线回馈加载器通过将加载能量回馈电网，实现加载能量的循环利用，从而达到节能的目的。

    该系列交流变频母线回馈加载器主要由加载电机、加载控制器、测试系统、机械台架等组成。该加载方式采用的交流回馈方式，加载部分由交流变频电机和交流变频回馈加载控制器组成。加载能量通过加载控制器回馈电源。这样既节约能源，大大节约运行成本；又可以方便实现四象限加载运行，即可正转/反转，正扭/反扭，发电机/电动机，从而可以很方便的实现驱动和加载可逆运行，又可以模拟任何实际工况进行加载试验，例如上坡/下坡，加速/制动，牵引/滑行，前进/后退等工况。

试验台功能及特征

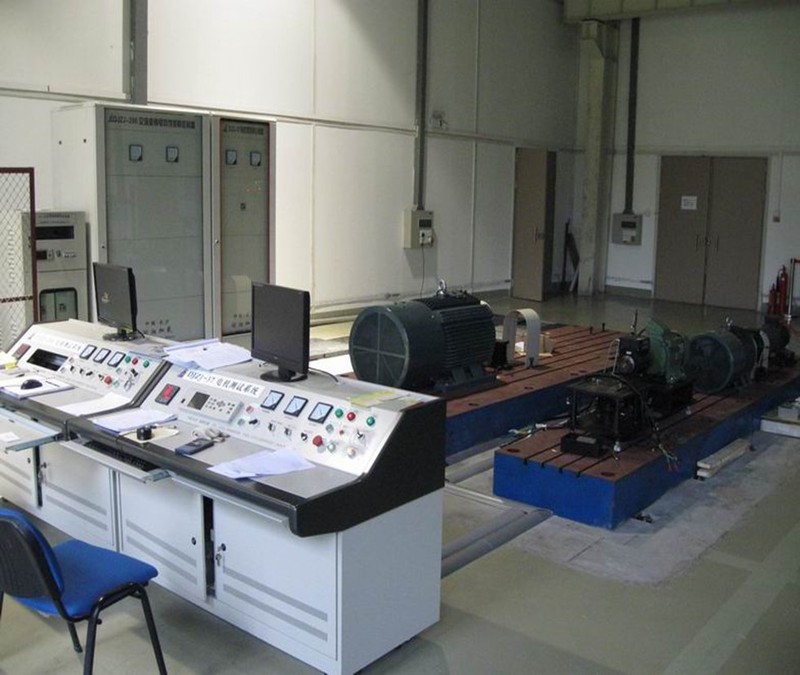

试验台主要由铸铁平台、加载传动系统、传感器及计算机测控系统组成。采用专用测控软件，实现对试验内容的逻辑控制、数据检测、分析、存储，人机交换界面友好，手动安全保障以及良好的维护性。其主要特征为：

（1）操作方便：试验台控制系统分为手动控制与自动控制两种运行方式，且能自由切换；

（2）结构合理：试验台采用机械开式结构，由能量回收装置构成电封闭系统。节约了试验台的电能消耗。

（3）运用广泛：试验台能够四象限运行，从而可以模拟电机的不同工况，即可以作发电机正向加载使用，也可作电动机反向加载使用，且两种工况可以快速转换；

（4）响应迅速：控制器采用最新高性能多机传动变频调速器。其响应速度可达到2ms，以满足各种不同工况使用。

（5）智能控制：试验台能够实行程序加载，在限定的范围内设定加载电机的输出转速、扭矩等参数。按照设定的试验程序自动地完成试验全过程，并且对试验数据、图形进行实时监测与记录及多种安全监控报警等。程控自动关闭试验设备时，除了工控机，断开试验设备其它所有电源。

（6）故障自检：试验台具有完善的内部状态显示，使系统运行状态透明化；也具有完善的故障自诊断能力，自动检测故障点，帮助维修人员及时准确的查找故障点。

试验对象

       试验系统适用于各类型三相异步电机、三相永磁同步电机、永磁无刷直流电机等的出厂试验与型式试验，同时兼顾被试变频器和被试电机的联调试验。

试验项目

      外观和机械尺寸检查、绕组直流电阻的测定、绝缘电阻的测定、振动和噪声测试、匝间冲击耐压试验、工频耐压试验；堵转试验、空载试验、空载反电动势的测定、超速试验、温升试验、负载特性测定、效率测定、失步转矩的测定、转速转矩特性曲线测定等；

参考测试标准

     （1）GB/T 1032-2012《三相异步电动机试验方法》

‍（2）‍GB/T 22670-2008《变频器供电三相鼠笼感应电动机试验方法》

‍（3）‍GB/T 22669-2008《三相永磁同步电动机试验方法》

（4）‍GB/T 5171.22-2017小功率电动机《永磁无刷直流电动机试验方法》

（5）GB/T 755-2008《旋转电机定额和性能试验方法》

等......
