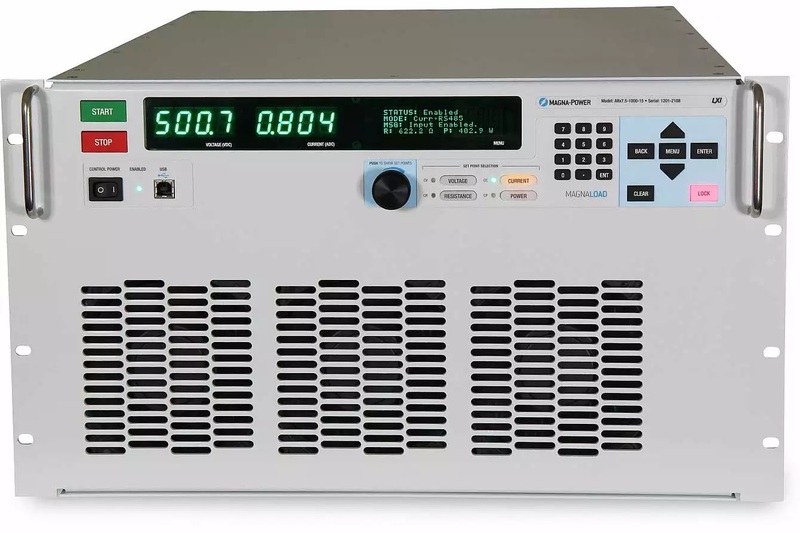

ARx系列-直流电子负载-风冷、主动电阻技术

概述

麦格纳电子设备公司的主动电阻技术已获得专利（美国专利号：9429629），是电子负载的全新方式。通过使用开关式的由电阻和MOSFET网络，并结合麦格纳电子设备公司的新MagnaLINKTM分布式DSP架构，ARx系列产品的特性和功能与超越传统的电子负载，但其价格却只是其一部分。除16位精密电压、电流、电阻、功率和分路调节器控制模式外，ARx系列还提供可变电阻控制模式，可直接控制产品的内部电阻网络。最后，无带宽限制的电子负载控制模式可实现真正的阶梯负载响应。

技术

ARx系列使用主动电阻技术，具有超越传统电子负载的性能，而价格却更低，同时它具有即时切换被动电阻的能力。

采用麦格纳电子设备公司的主动电阻技术时，开关电阻与MOSFET相串联。高性能DSP可流畅的同时控制各种耗散单元。假定分流电阻器的功率可忽略不计，耗散于负载电阻R1上的功率是IL x VQ1。对比MOSFET，电阻器可在更高温度下运行，简化了对无源器件的冷却需求。将VQ1调小、VR1调大，系统成本比纯半导体电子更低。通过二元切换矩阵可调节R1电阻器。最后，保持将电阻器切换增量调小、范围增大，可保证通过线性模块的电压最低，且处于最宽运行范围。

电阻负载的优势在于其可靠度及耗散功率的每瓦成本，而MOSFET的优势在于其速度性能和在宽广操作范围耗散功率的能力。主动电阻技术将开关电阻和MOSFET相结合，极大降低了产品的成本，增加了新型控制模式，并依然保持16位高精度性能。

主要特点

        ● MagnaLINK^TM分布式DSP架构      ● 16位数字化编程和显示器分辨率       ● SCPI远程编程API

       ● 多种控制模式：电压、电流、功率、电阻和分路调节器和变阻器                  ● 多种运行范围

       ● 集成的前置和后置USB控制接口，RS485和双MagnaLINK^TM接口，且适用TCP/IP以太网和IEEE-488 GPIB总线

       ● 数字化即插即用总从式操作              ● 可编程设置保护限值                          ● 可配置的外部模拟-数字输入输出
