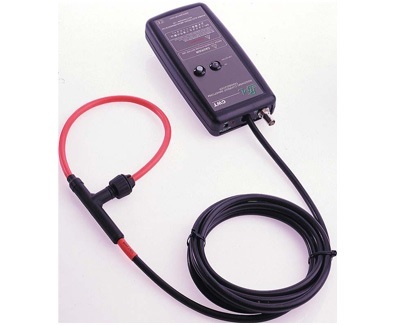

CWT柔性电流探头
CWT柔性电流探头
- 产品详情
- 产品参数
英国PEM公司的CWT系列交流电流探头是一款先进的宽频交流电流探头。得益于其纤细、柔软的感应套环的设计，用户使用非常简单，配合其高带宽、大测量范围灯测量指标，使得其成为电力电子开发中的理想电流测量工具。
主要特点：
测量范围：300mA～300,000A；
典型带宽：0.1Hz～16MHz；
纤细、柔软的高性能感应套环：
近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨；
轻而易举地与实际的测量对象相连接；
感应套环的峰值电压绝缘能力可达10KV；
感应套环周长由300mm～1000mm，并可根据顾客的实际长度需求进行定制；
瞬时电压的输出峰~峰值±6V，可以直接与示波器、数据采集设备、数字电压表以及电力记录仪等设备相连接；
测量精度1%（读数）；
CE认证。
应用：
监控、观测半导体开关的电流波形；
电力电子设备的维护和改善；
检测高频正弦电流波形；
测量漏电流及电路断路器的断路电流；
测量脉冲电流；
测量加载在直流高电流中的交流电流；
测量电流中的谐波组成；
测量三相供电系统中的信号电流和地线上的漏泄电流；
主要参数指标：
| 型号 | 灵敏度(mV/A) | 峰 值 | 最 大 噪 声 (mVpk-pk) | 衰减特性 （%/ms） | 低频带宽 （Hz） | 50Hz时 相位超前（deg） | 高频带宽 (MHz) | ||
| 电 流 （KA） | di/dt (KA/µs) | ||||||||
| 线长300 (mm) | 线长700 (mm) | ||||||||
| 高分辨率测量：>300mA | |||||||||
| CWT015 (new) | 200.0 | 0.03 | 0.2 | 6.5 | 130 | 150 | 2.0@6kHz | 6 | 4 |
| CWT03 (new) | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 2.0@4kHz | 10 | 6.5 |
| CWT06(n) | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 2.0@3kHz | 16 | 10 |
| CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 1.9@2kHz | 16 | 10 |
| CWT1N | 20.0 | 0.3 | 2.0 | 2.0 | 20 | 25 | 1.9@1kHz | 10 | 5 |
| CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 1.0@300Hz | 16 | 10 |
| 标准精度测量：>15A | |||||||||
| CWT3N | 10.0 | 0.6 | 4.0 | 14.0 | 0.9 | 1.0 | 1.7 | 10 | 5 |
| CWT6 (new) | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 1.7 | 16 | 10 |
| CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 1.3 | 16 | 10 |
| CWT30 | 1.0 | 6.0 | 40.0 | 5.0 | 0.5 | 0.6 | 0.9 | 16 | 10 |
| CWT60 | 0.5 | 12.0 | 40.0 | 3.5 | 0.35 | 0.4 | 0.6 | 16 | 10 |
| CWT150 | 0.2 | 30.0 | 40.0 | 3.0 | 0.2 | 0.2 | 0.3 | 16 | 10 |
| CWT300 | 0.1 | 60.0 | 40.0 | 3.0 | 0.1 | 0.1 | 0.2 | 16 | 10 |
| CWT600 | 0.05 | 120.0 | 40.0 | 3.0 | 0.06 | 0.05 | 0.1 | 16 | 10 |
| CWT1500 | 0.02 | 300.0 | 40.0 | 3.0 | 0.035 | 0.03 | 0.06 | 16 | 10 |
*1 最大噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布
*2 高频带宽（Hz） 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值
线圈和导线
① 感应套环圆周长 300，500，700 or 1000mm
② 感应套环交叉部 8.5mm-(14mm 在交叉感应套环)
对地最大工作峰值电压10kV，套环加载15kVrms可在60秒钟内做快速测量,PEM可以得到套环在高压时的连续信息。
温度范围 -20℃ ~~~ 100℃
③ 导线长 （从电子积分仪到感应套环） 2.5m或4m
CWT015最大线长为1m，CWT03为1.5m，CWT06、CWT1是2.5m
④电源供应
B 电池4×AA（1.5V标准碱性电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
典型寿命70小时
DC电源供应时电池不起作用
R 充电电池 4×AA（可充电NiMH电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
充电时间40小时，使用时间30小时
DC电源供应时电池电量也变化
⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm
⑥输出接口 BNC（输出阻抗50Ω~软管0.5m BNC-BNC同轴线）
最小的输出负载 100KΩ（额定精确）
温度范围 0℃~40℃
定货型号 ： 型号+ 电源 / 线长 / 感应套环圆周
如： CWT30 B / 4 / 700
