CMC系列交流电机驱动共模电流探头
CMC系列交流电机驱动共模电流探头
- 产品详情
- 产品参数
该罗氏线圈专为测量电机驱动系统的高频共模电流而设计

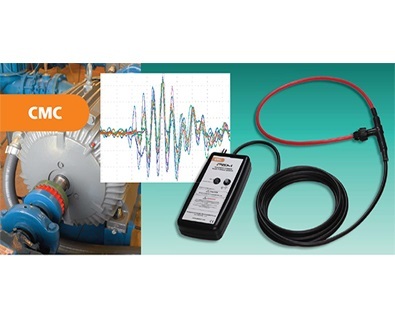

PEM公司开发的一款灵活的、可折叠的柔性电流探头，该系列探头用于测量大型交流驱动系统中的高频共模电流。
共模电流带来的问题
用于控制交流电机的无级变速器（VSDs）能够产生很大的高频PWM电压并容性耦合到机器主轴，从而导致电压产生电弧电流流过电机主轴，放电电流会产生大量热量，并可能融化主轴及轴承，滚珠等部件。轴承电流造成的损坏会导致电机驱动的过早失效以及昂贵的维护和停机时间。
CMC探头-电机工程师的重要工具
CMC是用来识别大型电机驱动系统中共模电流的存在和严重程度的重要工具。CMC将给工程师一个参考测量，可以用来评估采取措施减轻轴承电流的有效性。
特点：
静电屏蔽Rogowski线圈。该屏蔽衰减了来自局部电压源的电容耦合而产生的不必要干扰的影响。
低频(-3dB)带宽，用以衰减大功率基频电流和磁场。这大大提高了测量高频轴承电流的信噪比。
高频带宽超过10M Hz,线圈周长超过1米
宽范围的线圈尺寸，甚至适用超于大机机械轴
主要参数指标：
型号 | 灵敏度(mV/A) | 峰 值 | 最 大 噪 声 (mVpk-pk) | 典型低频带宽 ＜1% (kHz) | 低频带宽 （kHz） | di/dt (kA/us) | 高频带宽 (MHz) | |
电 流 （A）
| ||||||||
线长1 米
| ||||||||
CMC 015 | 200.0 | 37.5 | 4.0 | 50.0 | 19.0 | 4.0 | 11.0 | |
CMC 03 | 100.0 | 75.0 | 4.0 | 15.0 | 6.0 | 8.0 | 13.0 | |
CMC 06 | 50.0 | 150 | 4.0 | 5.0 | 1.9 | 16.0 | 14.0 |
*1 最大噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布
典型精度： ±3%读数
典型线性误差： ±0.05%读数（Full Scale）
输出： ±7.5V峰值
直流偏置： ±3mV
温度： 线圈-20℃~~~90℃，积分盒0℃~~~40℃
di/dt等级： 该范围绝对不能超过，绝对最大峰值 di/dt ：70kA/µs
绝对最大有效值 di/dt：1.5ka/µs
线圈绝缘 10kV峰值，对地安全峰值工作电压
线圈和导线：
①感应套环圆周长 标准长度500mm，700mm，1000mm（可以根据要求定制）
②线圈直径 8.5mm
③导线长 （从电子积分仪到感应套环） 2.5m或4m ，也可根据要求定制
④电源供应
B 电池4×AA（1.5V标准碱性电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
典型寿命25小时
DC电源供应时电池不起作用
R 充电电池 4×AA（可充电NiMH电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
使用时间10小时
DC电源供应时电池电量也变化
⑤外接电源适配器插口（1.3mm直径），与CWT系列通用
⑥积分盒尺寸规格 H=183mm ,W=93mm, D=32mm
⑦输出BNC口，包含0.5米长BNC线缆
