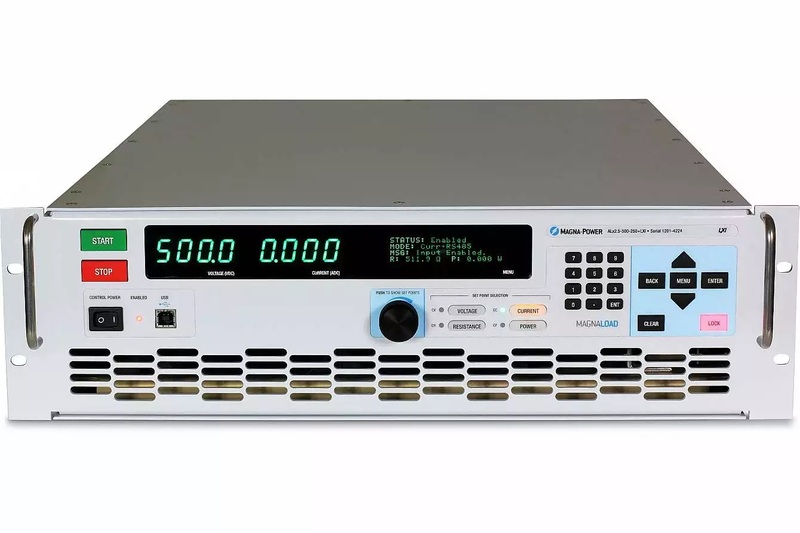

ALx系列直流电子负载

ALx系列直流电子负载

分享
  • 产品详情
  • 产品参数
ALx系列-直流电子负载-风冷、线性MOSFET拓扑架构、宽量程操作范围


概述

ALx系列麦格纳电子负载使用传统的线性MOSFET的耗散元件，使该系列产品能够在型号的最大额定功率内达到极宽的电压-电流操作范围。ALx系列产品使用与高密度可编程直流电源相同的热管理创新技术，其稳定冷却性能可保证产品在50℃的工作温度下满功率持续运行，具有较长的使用寿命。


技术

ALx系列使用MOSFET进行功率耗散，产品级别在全功率运行领域居行业领先地位。ALx系列通过在线性区域运行的MOSFET，实现对产品整个额定电压/电流的满功率和全部控制。

特意选择MOSFET是基于它可在线性区运行的能力，且将它用作电子开关时，能将安全运行线图完好控制在最大功率定额下。ALx系列电子负载的控制电路在闭合环路运行，以实现线性响应。每个MOSFET设备产生VC/Rn所定义的负载电流。闭环放大器可帮助多个MOSFET均等共享负载电流。


主要特点

        ● MagnaLINKTM分布式DSP架构      ● 16位数字化编程和显示器分辨率       ● SCPI远程编程API

       ● 多种控制模式：电压、电流、功率、电阻和分路调节器                                ● 宽泛的电压-电流-功率运行曲线图

       ● 集成的前置和后置USB控制接口，RS485和双MagnaLINKTM接口，且适用TCP/IP以太网和IEEE-488 GPIB总线

       ● 数字化即插即用总从式操作              ● 可编程设置保护限值                          ● 可配置的外部模拟-数字输入输出



型号

型号最大功率最大电压最大电流封装类型最小电压
ALx1.25-200-3001.25KW200Vdc300Adc机架安装2.5Vdc
ALx1.25-500-1251.25KW500Vdc125Adc机架安装6.0Vdc
ALx1.25-1000-37.51.25KW1000Vdc37.5Adc机架安装7.5Vdc
ALx2.5-200-6002.5KW200Vdc600Adc机架安装2.5Vdc
ALx2.5-500-2502.5KW500Vdc250Adc机架安装6.0Vdc
ALx2.5-1000-752.5KW1000Vdc75Adc机架安装7.5Vdc
ALx5-200-12005KW200Vdc300Adc落地式2.5Vdc
ALx5-500-5005KW500Vdc300Adc落地式6.0Vdc
ALx5-1000-1505KW1000Vdc300Adc落地式7.5Vdc
ALx7.5-200-18007.5KW200Vdc1800Adc落地式2.5Vdc
ALx7.5-500-7507.5KW500Vdc750Adc落地式6.0Vdc
ALx7.5-1000-2257.5KW1000Vdc225Adc落地式7.5Vdc
ALx10-200-240010KW200Vdc2400Adc落地式2.5Vdc
ALx10-500-100010KW500Vdc1000Adc落地式6.0Vdc
ALx10-1000-30010KW1000Vdc300Adc落地式7.5Vdc
ALx12.5-200-300012.5KW200Vdc3000Adc落地式2.5Vdc
ALx12.5-500-125012.5KW500Vdc1250Adc落地式6.0Vdc
ALx12.5-1000-37512.5KW1000Vdc375Adc落地式7.5Vdc
ALx15-200-360015KW200Vdc3600Adc落地式2.5Vdc
ALx15-500-150015KW500Vdc1500Adc落地式6.0Vdc
ALx15-1000-45015KW1000Vdc450Adc落地式7.5Vdc
ALx17.5-200-420017.5KW200Vdc4200Adc落地式2.5Vdc
ALx17.5-500-175017.5KW500Vdc1750Adc落地式6.0Vdc
ALx17.5-1000-52517.5KW1000Vdc525Adc落地式7.5Vdc
ALx20-200-480020KW200Vdc4800Adc落地式2.5Vdc
ALx20-500-200020KW500Vdc2000Adc落地式6.0Vdc
ALx20-1000-60020KW1000Vdc600Adc落地式7.5Vdc
